SonoScape M22 Ultraschallsystem

Das fortschrittliche SonoScape M22 Ultraschallsystem ist mit einem hochauflösenden Weitwinkel-LED-Display ausgestattet und verfügt über eine beleuchtete Silikontastatur, die das Arbeiten in abgedunkelten Räumen erleichtert. Ein praktischer Smart-Touchscreen sorgt mit seiner benutzerfreundlichen Oberfläche für einen mühelosen und schnellen Arbeitsablauf. Dank der vorinstallierten Parameter und Berechnungen wird der Arbeitsaufwand für den Anwender reduziert und das Risiko fehlerhafter Einstellungen minimiert.

Das Ultraschallsystem von SonoScape arbeitet mit innovativen Bildtechnologien wie PHI und Compound Image und verfügt zusätzlich über zahlreiche Bildgebungsmodi. Daher überzeugt es mit seiner hervorragenden Bildauflösung und Funktionalität. Das Gerät erfasst unter anderem Blutflussdaten, zeigt auch kleinste Gefäße an und misst Geschwindigkeiten. Dabei entstehen Diagnosebilder ohne Überlauf und mit weniger Hintergrundrauschen, sodass sich der Anwender auf das wesentliche konzentrieren kann. Mithilfe der Trapezoiden Bildgebung können zudem mehrere Daten gleichzeitig erfasst werden. Dies steigert nicht nur die Genauigkeit und Präzision der Untersuchung, sondern verkürzt die Scan-Zeit.

Wer die Bildgebungsmöglichkeiten erweitern möchte, dem stehen optional weitere Sonden zur Verfügung. Neben herkömmlichen Linear- und Konvexsonden sind auch spezielle Ausführungen wie die Lineare-Lapaoskopiesonde LAP7 erhältlich. Dieses Modell sorgt während der Laparoskopie für ein geringes Verletzungsrisiko des Gewebes und reduziert daher Blutverluste und Rauchentstehung.

Produktdetails

• SonoScape M22 Ultraschallsystem
• Fortschrittliches Ultraschallsystem im besonders dünnen und kompakten Design

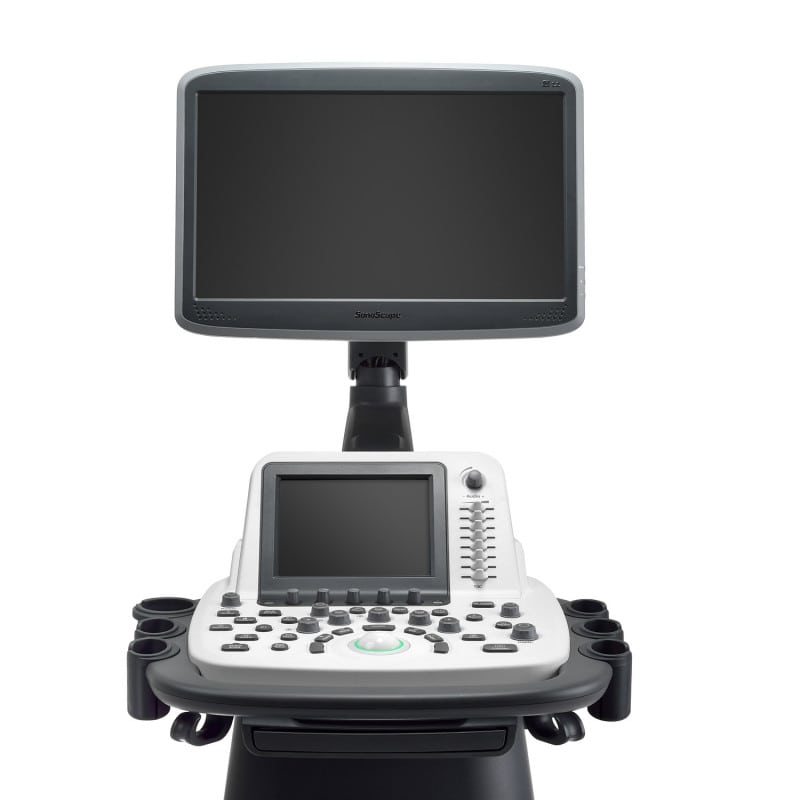

• Hochauflösendes Weitwinkel-LED-Display für optimale Untersuchungsbedingungen

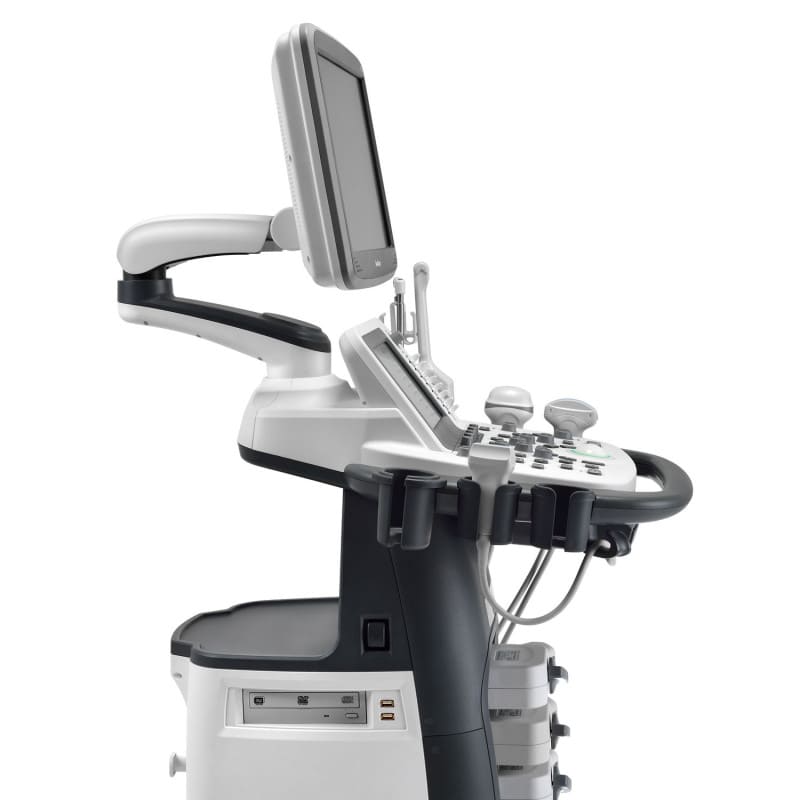

• Bildschirm ist horizontal und vertikal neigbar
• Beleuchtete Silikontastatur erleichtert das Arbeiten in abgedunkelten Räumen
• Mehrsprachige Eingabetastatur sorgt für eine anwenderfreundliche Bedienung
• Smart-Touchscreen ermöglicht schnelle und leichte Bedienung

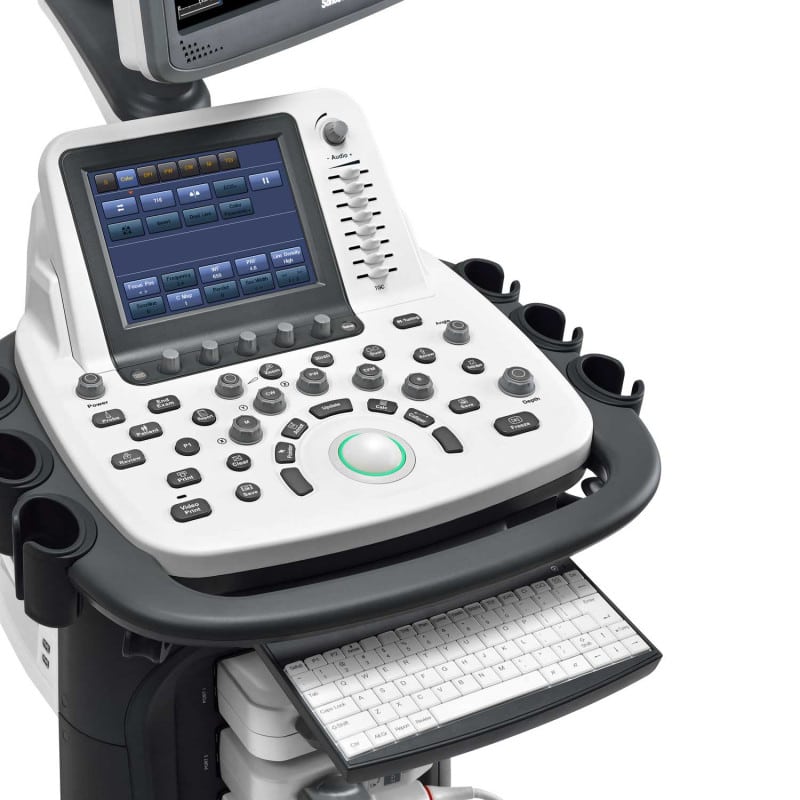

• Zusätzlich verfügt das System über eine ausziehbare Tastatur mit zusätzlicher Beleuchtung
• Integrierter Akku gewährleistet einen Dauerbetrieb von 2,5 Stunden
• Mit individuell personalisierbaren Direkttasten
• Echtzeit-B- & Farbmodus zur selben Zeit verwendbar (duale Echtzeit-Bildgebung)
• Panorama-Bildgebung in Echtzeit für eine größere Ansicht

• Erfasst Blutflussdaten, zeigt auch kleinste Gefäße und misst Geschwindigkeiten
• Diagnosebilder ohne Überlauf und mit weniger Hintergrundrauschen
• Trapezoide Bildgebung erfasst mehrere Daten parallel
• Patientendaten können bequem und schnell verwaltet werden
• Verfügt über vorinstallierte Parameter und Berechnungen
• Optional erhältliche Sonden erweitern die Bildgebungsmöglichkeiten

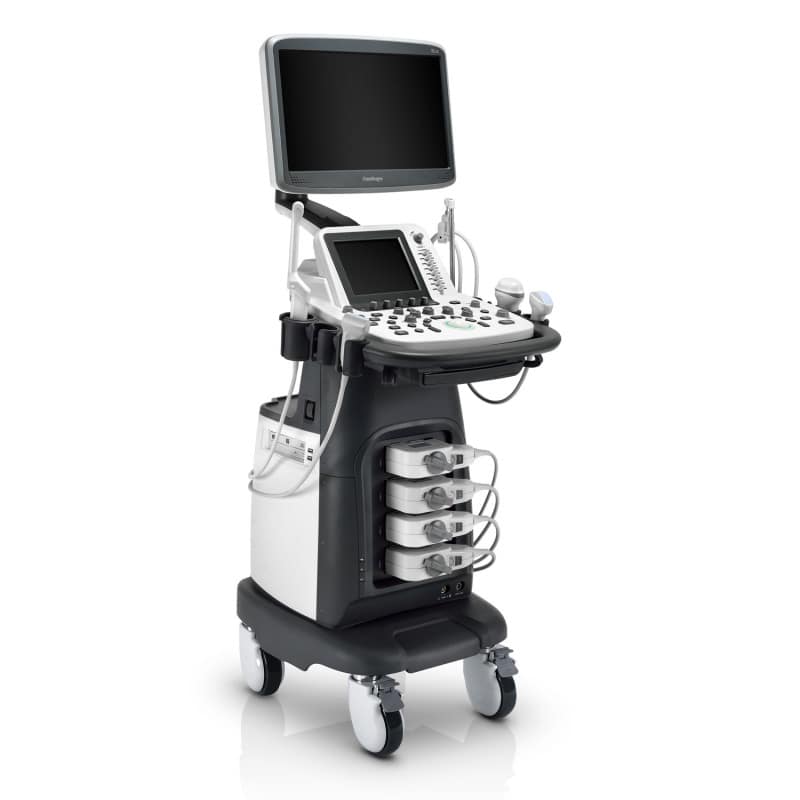

• 4 leichtgängige, feststellbare Rollen und ein Handgriff für den flexiblen Einsatz
• Ultraschallwagen verfügt über eine Ablage für Thermodrucker
• Optionaler Fußschalter mit Druck- und Freeze-Funktionsschaltern
• Inklusive EKG-Gerät

Technische Details

• 18,5 Zoll Weitwinkel-LED-Display
• Auflösung: 1366 x 768 Pixel
• 8 Zoll Smart-Touchscreen
• 4x Sondensteckplatz + 1x Stiftsondenanschluss
• Datenübertragung: DICOM 3.0, AVI/JPG, USB2.0, HDD, DVD, PDF-Bericht
• >Speicherkapazität: 500 GB


Bildtechnologie

Phased Inversation Harmonic Imaging (PIH):
Die PHI gleicht die Grundwelle durch die Abgabe von zwei Ultraschallwellen mit entgegengesetzter Phase aus und verdoppelt die Oberwelle, um das Rauschen und Störflecke zu reduzieren. Die Oberwelle wird dabei maximal gehalten. Auf diesem Weg werden dem Anwender eine kontrastreichere Bildauflösung, die auch feine Läsionen, kleine Strukturen, Gefäße usw. sichtbar macht, gewährleistet.

Compound Imaging:
Diese Technologie legt durch die Ablenkung der Schallstrahlen und verschiedene Frequenzbereiche die Bilder übereinander. So können eine optimale Auflösung, Störpixelreduktion und Randerkennung erzielt werden. So werden dem Anwender klarere Bilder und eine bessere Kontinuität von Strukturen, insbesondere bei der Oberflächen- und abdominalen Bildgebung, geboten.

µ-Scan:
Die µ-Scan-Technologie verbessert die Sichtbarkeit von Organen und Läsionen, indem die High-Definition-Kontrastauflösung Störpixelartefakte unterdrückt.

B-Steer:
Mit B-Steer wird die Visualisierung von Punktionsnadeln während ultraschallgeleiteter Punktionen und Injektionen verbessert. Auf diesem Weg kann der Anwender die Behandlung präziser vornehmen und mindert das Risiko von Verletzungen.

Darstellungs-Modi

THI Tissue Harmonic Image, B-Modus (2D-Modus: 2B; 4B), M-Modus, TDI, Color M-Mode, Stress Echo, AVC, CFM, PDI (DPI), DPDI (DirPDI, DDPI), PW, CW, 3D, 4D, Triplex, TEI, Auto IMT, anatomischer M-Mode, automatische Flussanalyse, S-Depht, S-Live, C-xlasto

Anwendungsbereiche

Verfügbare Sonden

Linearsonde L741 | L742 | L752 | 10I2

Hervorragend für die Sonographie von Nerven, Gefäßen, dem Skelett, Muskeln und kleinerer Organe.

Konvexsonde C322 |C344 |C353

Konvexsonden werden in der Regel für Ultraschalluntersuchungen in der Gynäkologie und Geburtshilfe verwendet, da sie sich hervorragend für abdominelle Untersuchungen eignen. Der Schallkopf C322 kann zudem für die Schallung von Leber, Milz und Nieren verwendet werden.

Mikro-Konvexsonde C613

Diese Sonden-Art wurde speziell für Ultraschalluntersuchungen des Abdomens uns in der Kardiologie konzipiert.

Volumetrische Konvexsonde VC6-2

Häufig werden volumetrische Konvexsonden hinzugezogen, um eine abdominale Untersuchung vorzunehmen. Aber auch in der Geburtshilfe findet sie Einsatz.

Phased-Array-Sonde 2P1 | 5P1

Perfekt für Ultraschalluntersuchungen des Abdomens und in der Kardiologie. Die Phased-Array-Sonde 5P1 eignet sich darüber hinaus aufgrund der kleineren Schallfläche auch für Ultraschalluntersuchungen in der Pädiatrie.

Endokavitärsonde 6V1 | 6V1A | 6V3 | 6V7

Eignet sich für die Sonographie in der Gynäkologie, Geburtshilfe und Urologie.

Transrektalsonde EC9-5

Ideal für die transrektale Prostatasonographie in der Urologie.

Biplane Sonde BCC9-5
Speziell für Untersuchungen der Prostata oder des Rektums und eignet sich daher ideal für die Verwendung in der Urologie.

Lineare-Laparaskoppiesonde LAP7

Laparoskopische Sonden sorgen für ein geringeres Risiko von Gewebeverletzungen während der Laparoskopie. Dadurch minimieren sie den Blutverlust und die Rauchentwicklung, sodass dem Anwender ein besseres Sichtfeld zu Verfügung steht.

CWD Stiftsonde 2.0 | 5.0

Stiftsonden werden zur Bestimmung beispielsweise von Blutflussgeschwindigkeiten verwendet. Daher eignen sie sich perfekt für den Einsatz in der Angiologie und Inneren Medizin.

Bitte beachten Sie, dass für alle SonoScape Ultraschallsonden passende Biopsie-Aufsätze verfügbar sind.

Lieferumfang

• SonoScape M22 Ultraschallgerät
• 2 Ultraschallsonden (verschiedene Varianten erhältlich)
• EKG- und Netzteilkabel
• Erdungskabel
• Gebrauchsanweisung
